ピント調節のしくみ

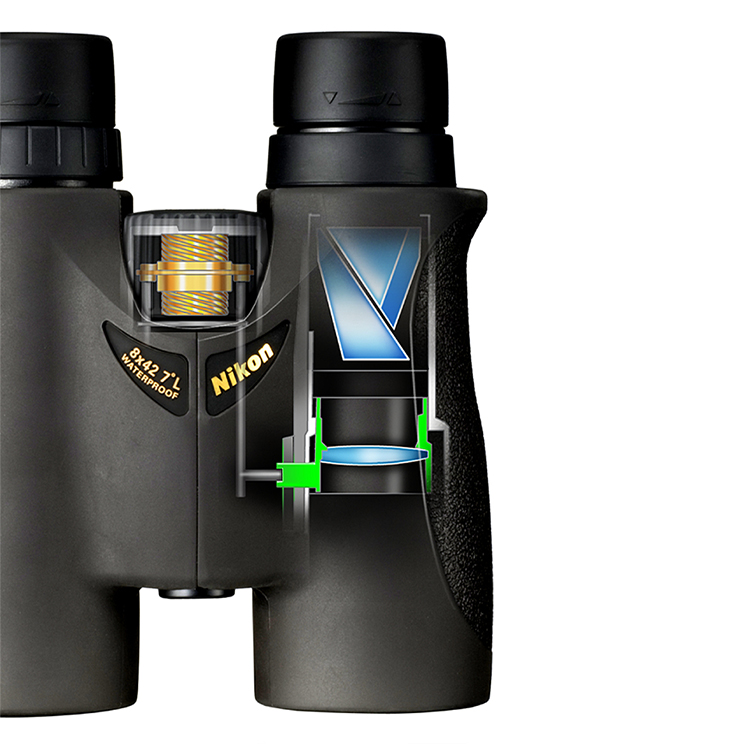

CF方式のピント調節のしくみ
![](./img/technologies02_pic_001.jpg?v=903afa8d0dc6f8308424)
![](./img/technologies02_pic_002.jpg?v=e53f390a981cde4b1650)

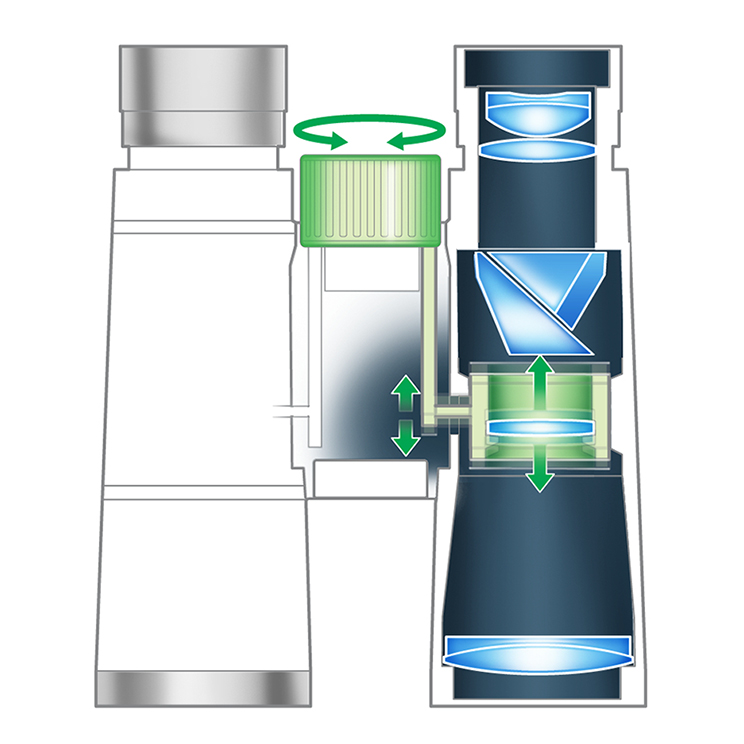

中央のピント合わせリングを回すと、内部の軸が連動し、内焦レンズ(凹レンズ)を固定している筒が動き、これによってピントを合わせることができます。対物レンズ、接眼レンズを固定しているため密閉性が高く、CF(Center Focus)方式の防水双眼鏡に最適です。

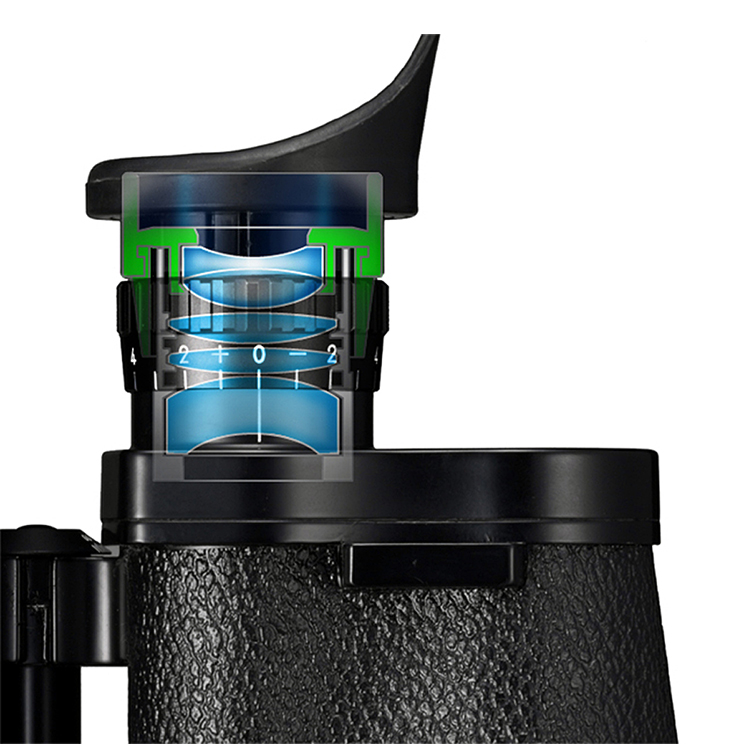

IF方式のピント調節のしくみ
![](./img/technologies02_pic_003.jpg?v=3a82443c3ec7779b4a14)
![](./img/technologies02_pic_004.jpg?v=683081e8fac660ee8f4e)

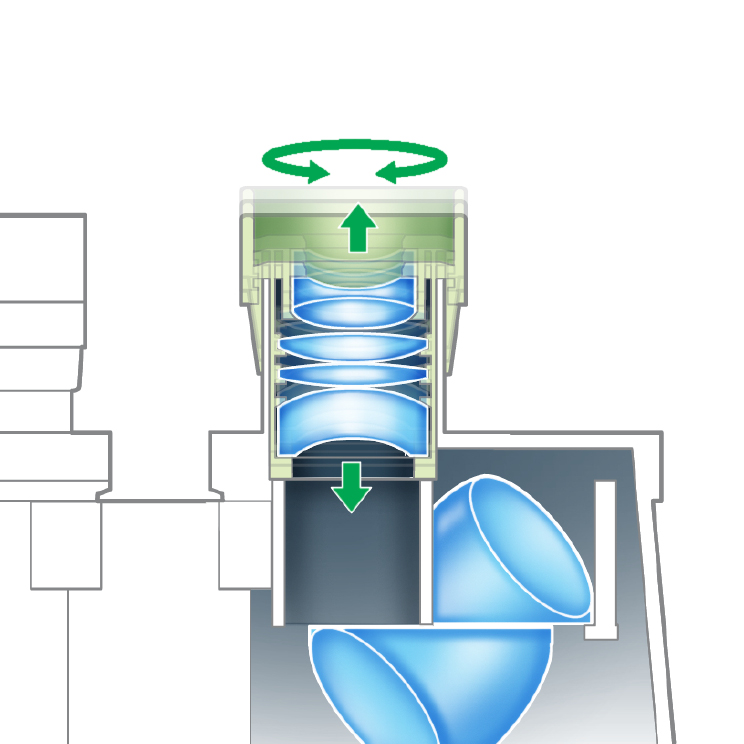

左右それぞれの接眼部にある視度調整リングを回し、接眼レンズ全体を移動させることでピントを合わせます。
